背景：

新興的柔性光電器件需要多材料處理能力，以充分利用對溫度敏感的基板和材料。本報告展示了光子燒結如何實現具有非常不同特性的材料的加工。例如，電荷載流子傳輸/阻擋金屬氧化物和透明導電銀納米線電極應該與低能量和高通量處理兼容，以集成到柔性低溫基板上。與傳統的后處理方法相比，我們展示了一種快速制造路線，可在聚對苯二甲酸乙二醇酯(PET)上產生高度穩定的混合電極結構。該結構由一個互連的銀納米線網絡組成，該網絡封裝有一層薄的晶體感光二氧化鈦(TiO₂)涂層，允許使用獨立的光子后處理燒結步驟對兩層進行處理。第一步燒結納米線，而第二步完成頂部金屬氧化物層從非晶態到晶體TiO₂的轉化。與烤箱處理相比，這種方法提高了制造速度，同時提供了與最先進的光學和電氣特性相當?shù)奶匦?。?yōu)化后的透明度值達到85%，霧度值在550nm時降至7%，同時保持18.1Ωsq.^?1的薄層電阻。然而，這種混合架構提供了更強的抗降解能力，我們通過暴露在惡劣的等離子體條件下證明了這一點?？傊?，這項研究展示了精心優化的光子固化后處理如何提供更穩定的混合架構，同時使用適合在低溫基板上進行大批量制造的多材料處理技術。

文獻介紹：

在低溫柔性基板上實現高性能器件的低成本制造之前，柔性混合光電集成面臨幾個基本挑戰。這些低成本基板通常具有嚴格的加工要求，從而導致關鍵的制造問題?；诩す饣?/span>光子燒結的后處理燒結等新興技術為傳統的基于烤箱的熱敏基板加工提供了有希望的替代方案。通過仔細調整每種材料的加工條件，可以在同一設備上獨立處理多個薄膜，而無需熱退火，并且速度很快。金屬納米顆粒制成的薄膜需要用少量的高功率密度脈沖進行處理，才能獲得高密度導電薄膜。對于陶瓷材料，大量低功率密度脈沖往往能提高致密化和結晶化。雖然這些一般規則似乎不相容，但它們可以結合起來，使用相同的快速處理設備來處理多材料設備。事實上，這種使用最少的工具來處理多種材料的可能性可以證明對柔性設備的快速組裝具有巨大優勢，因?yàn)樗梢詼p少制造步驟的數量并提高其產量。

許多柔性混合光電器件的一個重要組成部分是透明導電電極(TCE)。然而，它們?cè)诘蜏厝嵝曰迳霞善饋碛绕淅щy。同樣，載流子傳輸/阻擋金屬氧化物層也常常需要與低溫基板不兼容的加工步驟。這些在光電子學中廣泛使用的常見材料以前都是使用光子燒結后處理進行處理的。然而，將它們結合起來會帶來全新的復雜性，使加工技術保持不變。

銀納米線滲透網絡具有更高的導電性、更好的基材附著力、高光傳輸率和柔韌性，是氧化銦錫(ITO)薄膜的理想替代品。金屬納米線的光子燒結可以成功創建半透明的導電滲透網絡，因?yàn)樵诩{米線連接處可以發生光誘導等離子體焊接。大多數金屬納米結構在整個可見光譜范圍內都表現出表面等離子體共振，與非等離子體納米顆粒相比，它們具有很強的光吸收能力。這就是光子燒結系統依賴于高功率和寬光譜氙氣閃光燈的原因。

同時，新興的基于溶液的金屬氧化物前體為使用高通量工業制造工藝在低溫柔性基材上進行集成提供了巨大的潛力。二氧化鈦(TiO₂)對各種光電子器件尤其有用，既可作為活性材料，又可作為電子傳輸層。例如，利用TiO₂和銀納米線之間的協同關系的噴墨打印紫外光電探測器已被證明，突出了這兩種材料用于印刷光電子器件開發的潛力。類似地，在存儲聚合物上印刷氧化物薄膜晶體管(TFT)也曾被證明。在那里，金屬氧化物層通過卷對卷配置中的陰影掩模暴露于紫外線下。正在進行的用于光電裝置的大面積光誘導燒結和金屬氧化物材料（如二氧化鈦）結晶的研究可分為三個主要領域：紫外線誘導、可見光和近紅外光誘導以及寬帶脈沖光誘導結晶。傳統上，大多數金屬氧化物在光譜的可見部分是透明的，光子燒結后處理所需的能量比處理金屬納米結構所需的能量更高。

先前的報道描述了結合TiO₂和銀納米線的混合復合架構。這些混合平臺已證明可改善線間結電阻、網絡的化學穩定性、熱彈性以及暴露于比裸納米線網絡支持的更高溫度時的整體電極壽命。這主要通過使用原子層沉積技術的保形涂層或用金屬氧化物納米顆粒裝飾銀納米線來實現。這些改進的操作條件使得能夠在剛性基板上開發薄膜晶體管和柔性憶阻器。然而，目前這些TiO₂層的沉積和處理方法仍然依賴于非晶態金屬氧化物薄膜、傳統的溶膠-凝膠化學路線、使用剛性基板以及復雜且昂貴且產量低的沉積技術?？傮w而言，這些方法忽略了使用結晶材料的潛在優勢以及集成到流線型卷對卷制造設施中的可能性。

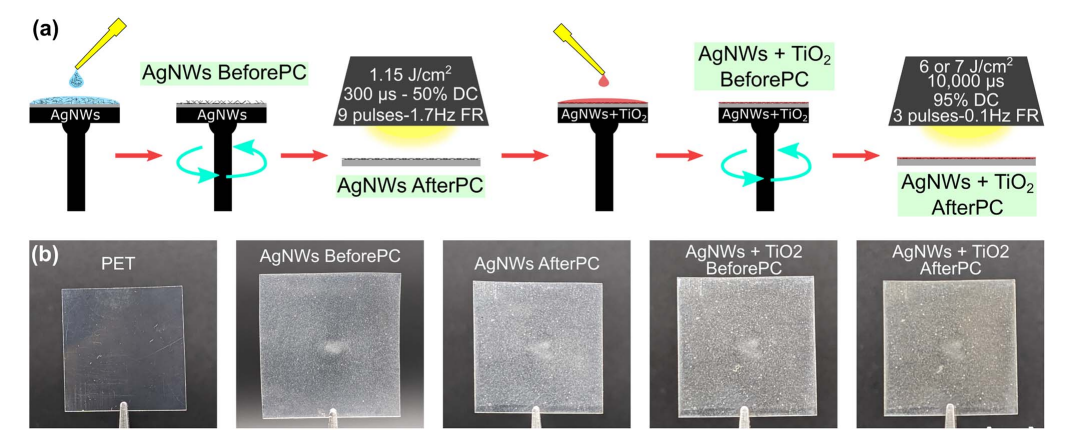

本報告描述了一種簡單的制造方法，用于在PET上使用兩個獨立的光子燒結后處理步驟生產多材料、穩定的混合TCE架構。詳細的處理?xiàng)l件說明了如何利用每種材料的響應來調整閃光參數，從而允許每種材料獨立于其他材料進行處理。使用感光TiO₂不僅為這些薄膜提供了重要的環境保護和穩定性，同時還進一步改善了它們的電性能。這些混合TCE架構提供了一個平臺，可以通過結合簡單的制造技術以較低的制造成本集成到下一代光電元件的制造中。

引用：https://doi.org/10.1039/d3ra07103k
