背景：

銀納米線（AgNWs）在柔性和透明電子領域有著良好的前景。然而，如何實現具有高光學透明度、導電性和機械耐久性的大規模印刷AgNWs的實際應用仍然是一個懸而未決的問題，盡管已經進行了十多年的廣泛研究。在這項工作中，我們提出了一種可能的解決方案，將AgNWs的絲網印刷與閃光燈燒結(FLS)相結合。我們證明使用低濃度，可絲網印刷的AgNWs油墨可以實現大面積和高分辨率的AgNWs圖案。FLS工藝的一個關鍵優勢在于，它允許低溫處理、短操作時間和高輸出速率，適合可擴展制造。重要的是，我們表明所得的AgNWs圖案具有低片電阻(1.1-9.2歐姆平方?1)，高透明度(75.2-92.6%)的特點，因此具有可與最先進技術相媲美的卓越性能。AgNWs圖案的這些杰出特性，以及我們提出的可擴展制造方法，將促進許多基于AgNWs的應用，如透明加熱器，可拉伸顯示器和可穿戴設備;在這里，我們展示了靈活透明的射頻5G天線的新設計。

文獻介紹：

隨著近年來人們對光學透明電子學的興趣，透明導電電極得到了廣泛的研究。特別是，各種新興的納米材料，包括導電聚合物、碳材料(碳納米管、石墨烯)、金屬納米線和金屬網，都被用于開發具有高透明度和導電性的電極。在這些材料中，銀納米線(銀納米線)是非常有前途的，因?yàn)樵S多報道表明，銀納米線可以獲得具有片電阻和光透光率與傳統透明金屬氧化物相當?shù)谋∧?。銀納米線的另一個機械優勢是其機械柔韌性,即使在外部變形下也能保持導電性。

在AgNWs真正為透明電子做出貢獻之前，需要解決許多問題。一種是對AgNWs的形狀和大小進行定形。各種技術已被用于AgNWs的圖案，如光刻，陰影掩蔽，紫外線臭氧表面處理和干轉移工藝。然而，這些技術要么需要多個處理步驟，要么受到圖案尺寸的限制，這也限制了圖案效率。一步印刷似乎是一種替代方法，可以實現高效、可擴展的制造。然而，噴墨打印AgNWs需要短的納米線可以通過噴嘴而不會堵塞;絲網印刷和凹版印刷油墨要么需要高AgNWs負載，要么需要添加絕緣粘合劑。因此，印刷電極的功能性能通常會受到影響，包括低電導率(<106Sm?1)[31,32]和較差的光學透明度(<75%)。因此，盡管在這一領域進行了廣泛的研究，但如何實現具有高光學透明度，導電性和機械耐久性的AgNWs的大規模印刷仍然是一個懸而未決的問題。

在這項工作中，我們開發了一種適合絲網印刷的定制AgNWs油墨。利用絲網印刷和氙氣閃光燈燒結(FLS)技術制備了具有高導電性和光學透明度的大面積電極。以超高分子量(Mw=2×106~3×106gmol^?1)的聚乙烯吡咯烷酮(PVP)為粘結劑，制備了低銀負載量(約0.9wt%)的AgNWs絲網印刷油墨，這有利于高透明圖案的形成。優化了油墨成分，使AgNWs圖案的沉積具有良好的空間分辨率(線寬和線間距約為50μm)。然后，利用FLS在幾毫秒內燒結印刷的AgNWs圖案，使電導率提高70%以上(與未燒結電極相比)，而光學透明度沒有任何下降。我們獲得了可擴展的AgNWs圖案，具有極低的片電阻(1.1-9.2歐姆平方?1)，超高的透明度(透光率75.2-92.6%)和優越的品質系數(FoM，超過1100)。此外，印刷和閃燒AgNWs圖案表現出出色的機械靈活性，在1000次彎曲循環后顯示出可忽略不計的電阻變化。這些特性適合柔性、透明、高性能的電子設備。作為概念驗證，我們展示了一種多頻射頻(RF)天線，能夠在WiFi，藍牙和5G頻段中工作。

文獻中光子燒結部分：

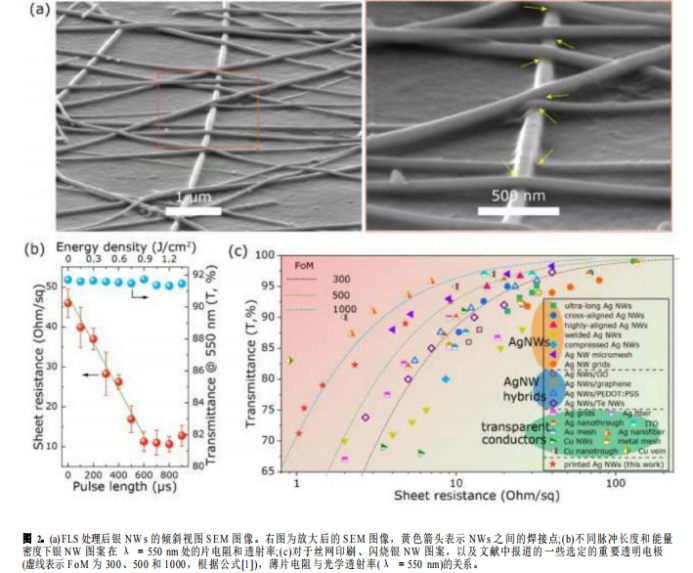

將AgNWs置于閃光燈下5mm處，用200-1500nm寬波長的高強度脈沖光照射。據信，這種照明只會在NW結處產生高度局部的加熱。這種現象，也被稱為“熱點”，可能導致焊接的AgNWs結，因?yàn)楦邷氐臒徇^程。為了進一步了解FLS對降低絲網印刷AgNWs圖案電阻的影響，我們研究了燒結過程的各種參數，包括脈沖長度、脈沖電壓、能量密度(取決于脈沖長度和施加電壓)和脈沖數。我們選擇AgNWs圖案作為參考樣品，其初始薄片電阻約為46歐姆平方?1，在λ=550nm處透光率為91.6%。首先，用不同的脈沖長度(對應于不同的能量密度)燒結樣品，保持相同的脈沖電壓350V和脈沖數40。隨著脈沖長度從100μs增加600μs(對應0.93Jcm^?2，圖2(c))，測量到的薄片電阻幾乎線性地從46ohmsq^?1下降到11ohmsq^?1。然后，當脈沖長度進一步增加到900μs時，電阻幾乎保持不變(約10.3歐姆平方?1)，其中能量密度cor-響應為1.385Jcm^?2，表明NW間結的自限制行為。正如預期的那樣，即使暴露在1.385Jcm^?2的高光能量密度下，AgNWs電極的透射率在閃燈燒結過程中幾乎保持不變(約91.5%)。

接下來,當脈沖電壓以50V階躍(脈沖長度為600μs，脈沖數為40)從100V增加到350V時，片電阻從45.9ohmsq^-1下降到10.1ohmsq^-1(圖S6(a))，當脈沖電壓>400V時，片電阻達到10.3ohmsq^-1。最后，當樣品燒結40次脈沖(共24ms)時，薄片電阻從46.6歐姆平方?1急劇下降到9.6歐姆平方?1(圖S6(b))。當進一步增加脈沖數(超過50個，對應于30ms的曝光時間)時，薄片電阻僅略微增加到10.4歐姆平方?1。為了證明閃燒工藝的有效性，我們通過調整打印通道，打印出具有不同片電阻(5.8-42ohmsq^-1)和透射率(72-92.2%)的AgNWs圖案，然后在FL下燒結，優化參數(脈沖長度:600μs;脈沖電壓:375V，脈沖數:40)。如圖S7所示，所有絲網印刷的AgNWs圖案的片電阻都急劇下降了70%以上(最大值為82.7%;圖S7)暴露于FL總持續時間24ms后。

結論：

總之，通過將AgNWs分散到高粘性PVP基質中，可以開發出AgNWs負載低至0.9wt%的絲網印刷AgNWs油墨。使用該油墨，AgNWs圖案具有大面積(200×200mm²)、高效率(高達200mms^?1)、高分辨率(線寬約50μm)、高光學透明度(λ=550nm處透射率92.2%)、通過絲網印刷和FLS獲得高導電性(大于2×106Sm^?1)和高FoM(大于1100)。絲網印刷的增材制造特性使我們的AgNWs電極技術適用于柔性和透明電子設備的大規模生產?；诜中蜛gNWs的天線通過模擬顯示了良好匹配的RF性能，包括回波損耗、天線增益和輻射方向圖。全打印的AgNWs天線在連續彎曲(100次循環彎曲，半徑低至10mm)和高光學透明度(在λ=550nm處透射率為87%)下具有顯著的機械穩定性。卓越的電學、光學和機械性能使絲網印刷AgNWs電極成為一種非常有前途的技術，應用于柔性、大面積、透明的電子和RF元件。

引用：

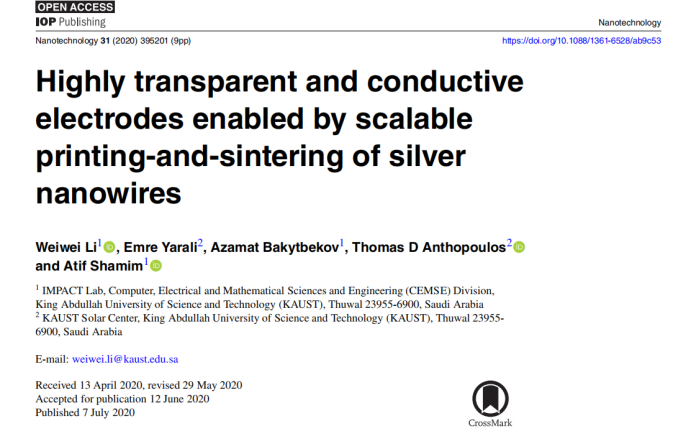

https://iopscience.iop.org/article/10.1088/1361-6528/ab9c53/pdf
